直線振動篩

            直線振動篩工作原理：
       直線振動篩采用雙振動電機驅動。當兩臺振動電機做同步、反缶旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此振動篩機的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。
       直線振動篩性能優點：
       1、篩分精度高、處理量大；
       2、結構簡單、耗能少；
       3、噪音低、篩網使用壽命長；
       4、密封性好、極少粉塵溢散；
       5、維修方便、可用于流水線生產中的自動化作業。
       直線振動篩應用范圍：
       該產品廣泛應用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀或顆粒狀物料的篩分。直線振動篩適用于粒度在0.074-5mm、含水量小于70%、無粘性的各種干式粉狀物料的篩分。較大給料粒度不大于10mm。

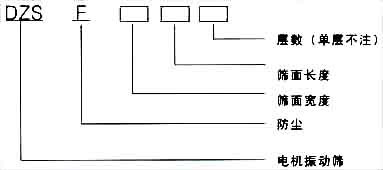

       直線振動篩規格型號：

型號	篩面尺寸	篩面層數	網孔尺寸	處理量	振次	雙振幅	電機功率	振動方向角	外形尺寸（長×寬×高）
DZSF520		1 2 3 1 2 3 4 5 6	2-200	0.05-5	960	6-7	2×0.4	45-60	2140×808×848
2DZSF520	500×2000			0.05-5	960	6-7	2×0.4	45-60	2199×808×878
3DZSF520	500×2500			0.03-5	1450	4-6	2×0.4	45	2256×808×938
DZSF525				0.06-8	960	5-7	2×0.4	45-60	2642×808×848
2DZSF525				0.06-8	1450	4-6	2×0.4	45	2699×808×878
3DZSF525				0.06-8	960	6-8	2×0.75	45-60	2750×808×938
4DZSF525				0.1-15	1450	5-7	2×0.4	45	2813×808×1000
5DZSF525				0.08-15	1450	5-7	2×0.4	45	2883×808×1060
6DZSF525				0.07-15	960	6-8	2×0.75	45-60	2953×808×1120
DZSF1020	1000×2000	1		0.12-20	960	6-8	2×0.75	45-60	2152×1320×900
2DZSF1020	1000×2000	2		0.11-20	960	5-7	2×0.75	45-60	2219×1320×960
3DZSF1020	1000×2000	3	2-200	0.10-2	960	5-7	2×0.75	45-60	2286×1320×1030
4DZSF1020		4		0.07-15	960	4-8	2×0.75	45-60	2353×1320×1100
5DZSF1020		5		0.07-15	960	4-8	2×1.5	45-60	2420×1320×1160
6DZSF1020		6		0.07-15	960	4-8	2×1.5	45-60	2487×1320×1220
DZSF1025	1000×2500	1		0.1-15	1450	5-7	2×0.4	45	2203×1320×900
2DZSF1025		2		0.08-15	1450	5-7	2×0.4	45	2269×1320×960
3DZSF1025		3		0.07-15	960	6-8	2×0.75	45-60	2336×1320×1030
DZSF830 2DZSF830 3DZSF830	800×3000	1 2 3		0.1-20	960	6-8	2×0.75	45-60	3080×1098×1120
				0.1-20	960	6-8	2×0.75	45-60	3140×1098×1180
				0.1-20	960	6-8	2×1.5	45-60	3200×1098×1240
DZSF1030	1000×3000	1		0.1-20	960	6-8	2×0.75	45-60	3152×1340×1120
2DZSF1030		2		0.1-20	960	6-8	2×1.5	45-60	3219×1340×1120
3DZSF1030		3		0.1-20	960	6-8	2×1.5	45-60	3286×1340×1120
DZSF1224	1200×2400	1		0.1-23	960	6-8	2×0.75	45-60	2480×1520×1100
2DZSF1224		2		0.1-23	960	6-8	2×0.75	45-60	2540×1520×1160
3DZSF1224		3		0.1-23	960	6-8	2×1.5	45-60	2600×1520×1220

直線振動篩安裝尺寸：

	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	H	H1	C	ф	фK
DZSF520	2075	200	1300	1450	1550	130	340	556	400	706	806	990	400	60	60	11
2DZSF520	2135	200	1330	1500	1600	130	340	556	400	706	806	1050	400	120	60	11
3DZSF520	2195	200	1400	1500	1600	130	340	556	400	706	806	1110	400	180	60	11
DZSF525	2575	220	1580	1700	1800	150	450	558	400	706	806	990	400	60	60	11
2DZSF525	2635	220	1620	1750	1850	150	450	558	400	706	806	1050	400	120	60	11
3DZSF525	2695	220	1670	1750	1850	150	450	558	400	706	806	1110	400	180	60	11
4DZSF525	2755	220	1650	1800	1900	170	480	558	400	706	806	1170	400	240	60	15
5DZSF525	2815	220	1630	1800	1900	170	480	558	400	706	806	1230	400	300	60	15
6DZSF525	2875	220	1610	1800	1900	170	480	558	400	706	806	1290	400	360	60	15
DZSF1020	2075	200	1320	1450	1550	150	340	1018	800	1178	1278	1120	368	60	60	15
2DZSF1020	2135	200	1400	1500	1600	150	340	1018	800	1178	1278	1180	380	120	60	15
3DZSF1020	2195	200	1400	1500	1600	150	340	1018	800	1178	1278	1240	380	180	60	15
4DZSF1020	2255	250	1500	1600	1700	190	400	1018	800	1178	1278	1300	400	240	60	17
5DZSF1020	2315	250	1500	1600	1700	190	400	1018	800	1178	1278	1360	400	300	60	17
6DZSF1020	2375	250	1500	1600	1700	190	400	1018	800	1178	1278	1420	400	360	60	17
DZSF1025	2575	220	1600	1700	1800	170	450	1020	800	1178	1278	1120	380	60	60	13
2DZSF1025	2635	220	1650	1750	1850	170	450	1020	800	1178	1278	1180	380	120	60	13
3DZSF1025	2695	220	1650	1750	1850	170	450	1020	800	1178	1278	120	380	180	60	13
DZSF830	3080	250	1900	2000	2100	190	500	818	600	978	1098	1120	430	60	60	17
2DZSF830	3140	250	1900	2000	2100	190	500	818	600	978	1098	1180	430	120	60	17
3DZSF830	3200	250	2000	2100	2200	190	580	818	600	978	1098	1240	430	180	60	17
DZSF1030	3080	280	1900	2000	2100	210	500	1020	800	1178	1298	1120	450	60	60	17
2DZSF1030	3140	280	1900	2000	2100	210	500	1020	800	1178	1298	1180	450	120	60	17
3DZSF1030	3200	280	2000	2100	2200	210	580	1020	800	1178	1298	1240	450	180	60	17
DZSF1224	2480	220	1550	1650	1750	170	450	1220	950	1378	1498	1150	400	60	60	17
2DZSF1224	2540	220	1550	1650	1750	170	450	1220	950	1378	1498	1210	400	120	60	17
3DZSF1224	2600	220	1600	1700	1800	170	450	1220	950	1378	1498	1270	400	180	60	17

直線振動篩安裝示意圖：

豫暉機械專業生產直線篩,直線振動篩,振動篩,圓振動,篩機制砂設備,制砂生產線的廠家,產品嚴格按照IS09001國際質量認證體系標準生產,電話13803857310
